KZ150 Kartonmaschine
Technische Daten
Wichtigste technische Parameter:
1. Verpackungsparameter:
a)Für Verpackungen: runde Behälter wie Glasflaschen, Dosen usw
b)Verpackungsspezifikationen: 1 * 2, 2 * 2, 1 * 3, 2 * 3 usw
c)Verpackungsgeschwindigkeit: 80-100 Packungen/Minute
d)Verpackungsform:
· Produkt: 330 ml
· Verpackungskombination: 2*3
· Verpackungsgeschwindigkeit: 50-80 Stück/Min
· Verpackungsform: Einlagige Kraftpapierverpackung
· Verpackungsmaterialien: Kraftpapier
2. Stromversorgung/Spannungsversorgung
Stromversorgung: 3-phasig 380 V 50 Hz
Leistung: 20 kW
Steuerspannung: DC24V
3. Gasquelle
Druck: 0,6 bis 0,8 MPa (kein Öl, kein Wasser)
Gasverbrauch: 100 NL/min
Trachealschnittstelle: 10 mm
4. Größe und Gewicht der Ausrüstung
Abmessungen der gesamten Maschine:
9400 (einschließlich Transport) x 2050 x 3020 (einschließlich Schaltschrank) mm
(LxBxH, Die Größe der Ausrüstung kann je nach Layout der Werkstatt des Kunden vor Ort variieren)
Gesamtgewicht der Maschine: ca. 5000 kg
5. Höhe der Förderbandschnittstelle
Höhe der Flaschenförderstrecke: 1050 mm
Höhe der Ausgangsförderstrecke: 1050 mm
6. Umgebungszustand
Die minimale und maximale Umgebungstemperatur beträgt 5 °C bzw. 40 °C
Luftfeuchtigkeit: 30-70 %. Es wird empfohlen, Karton nicht in großen Mengen zu lagern, da dieser mit der Zeit korrodieren kann.
7. Arbeitslärm: ≤ 85 dB, der tatsächliche Dezibelwert des Lärms kann aufgrund von Faktoren wie dem Verpackungsbehälter, der Maschinenleistung und den akustischen Eigenschaften des Gebäudes abnehmen oder ansteigen.
8. Technische Anforderungen an Rohstoffe:
Der für die Verpackung verwendete Karton sollte eine trockene und ebene Oberfläche haben, die den Anforderungen der nationalen Norm GB6543-86 der Volksrepublik China entspricht:
a) Material: einlagiges Kraftpapier
b) Dicke: 0,5–0,6 mm (400–500 g/㎡)
Hotmelt:
| Schmelzpunkt: | 120 ℃ |
| Intervallzeit: | 1 - 2 Sek |
| Erstarrungszeit: | 1 - 2 Sek |
| Arbeitstemperatur: | 150℃~180℃ |
Sprühklebemethode und Klebelinienform:
Unten eine Klebelinie mit einer Länge von 60 mm, unterteilt in 2 oder 3 Abschnitte;
Nach dem Abflachen beträgt die Dicke der Klebelinie etwa 0,5 mm, die Breite etwa 10 mm und die Länge 30–30 mm.
Der Verbrauch an Schmelzklebstoff pro Karton beträgt ca. 0,3g;
Basierend auf diesem Verbrauch und einer Rate von 100 Packungen/min beträgt der stündliche Verbrauch an Schmelzklebstoff etwa 1,8 kg.

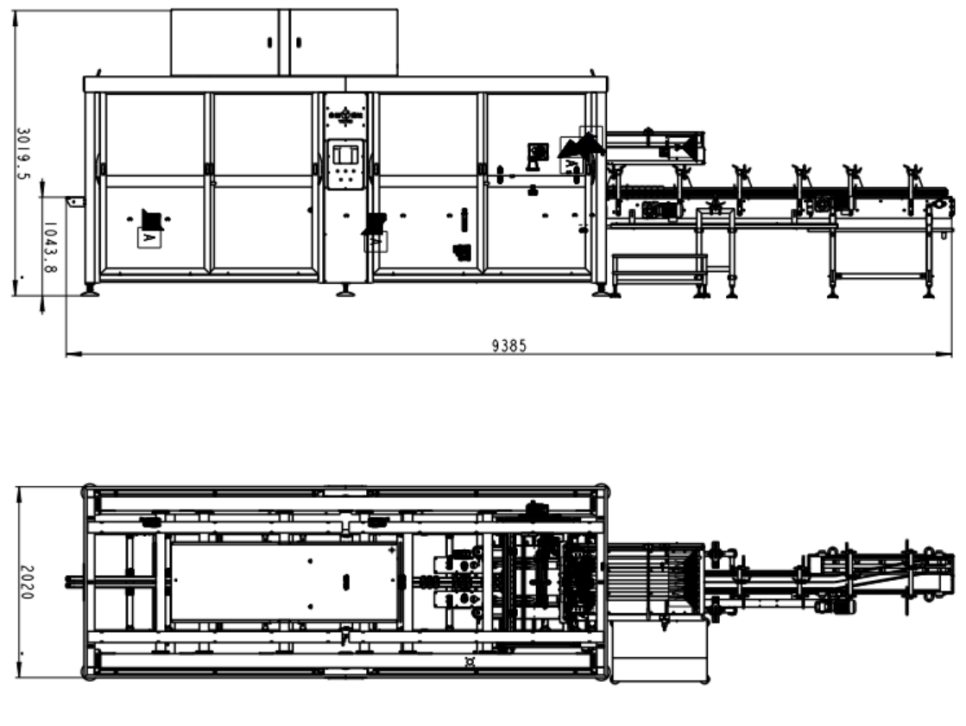

Standard-Layoutdiagramm der Ausrüstung
